天邦14600hx主板

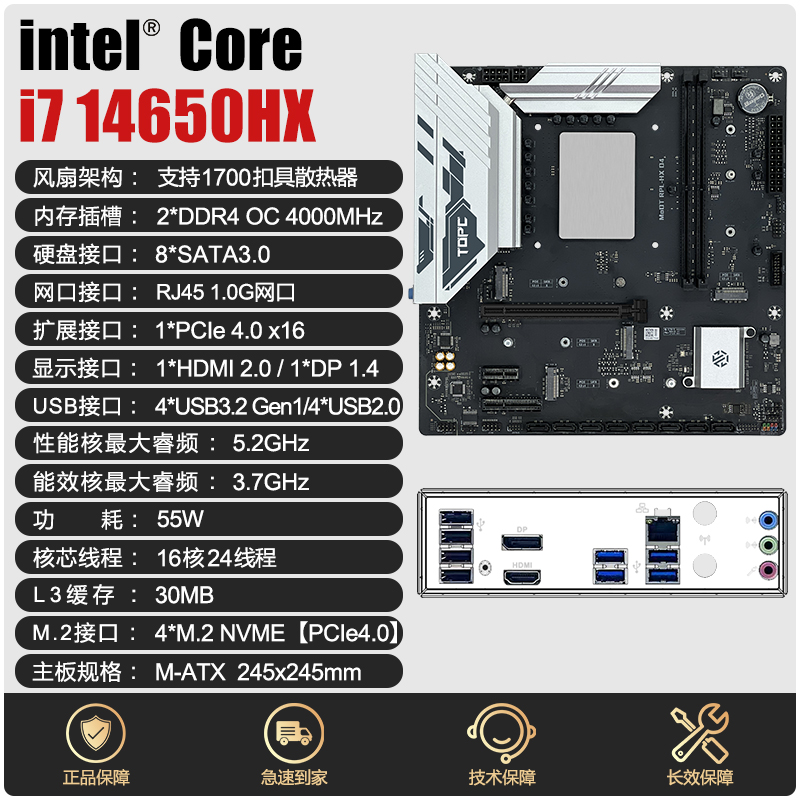

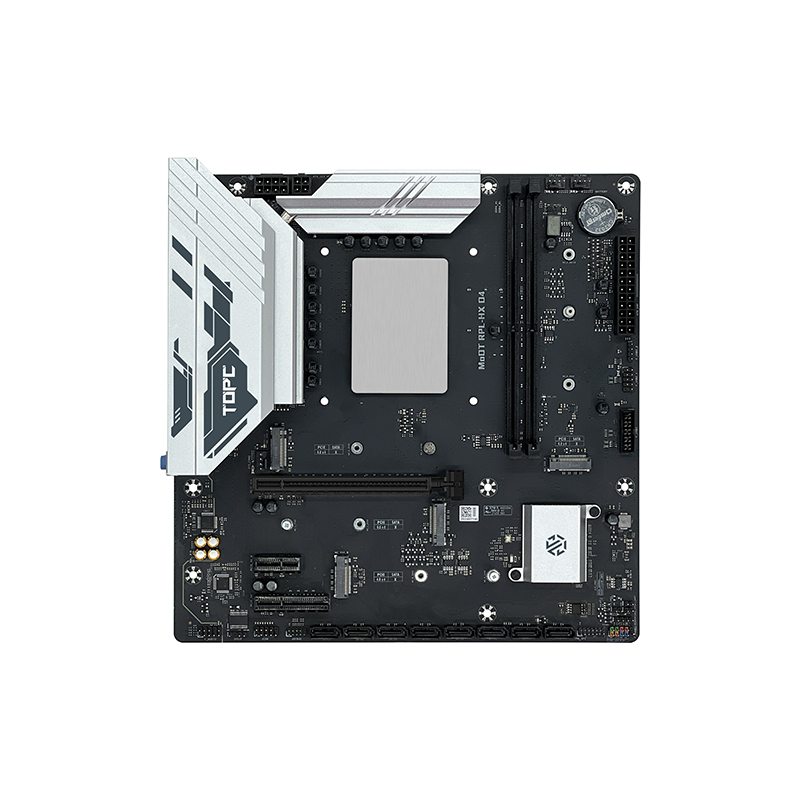

天邦MoDT魔改主板，搭载14650hx qs cpu，matx版型ddr4内存
介绍
http://tbtopc.com/ProDetail.aspx?ProId=59
评测信息：
更新 bios
bios 来自： MODT平台最能打的一集！TOPC i9-13980HX板U超频性能测试
最新12B微码，解锁功耗墙、电流墙等各种限制，更多详情网盘自取。
链接: https://pan.baidu.com/s/1nQzcyYExMWf1wWthNe1MFA?pwd=MODT 提取码: MODT
Bios 设置
和超频无关的设置
主页
- 修改语言为 中文。
“高级”
“图形配置”：
- 主要显示设备: PEG Slot # 外接显卡优先
- VT-d: enabled
- 板载显卡: enabled
“PCI子系统设置”：
- PCIE speed： Gen4
- Resizable Bar support： 开启
“IT8613E 超级输入输出控制” -> “Serial Port 1 Configuration”
- Serial Port: 取消
电源
“电源配置和电源管理接口”
- 启动休眠：取消
“电源管理配置”
- 深度睡眠：关闭
- usb唤醒：关闭
- 来电开机：上电
启动
- 启动等待： 5
- 数字键状态： 关闭
- 全屏开机画面：取消
- Bios写保护：开启
cpu 超频设置
“高级”
“Turbo Ratio Limit Settings”：
- P-core Turbo Ratio Limit Ratio0: 54
- P-core Turbo Ratio Limit Ratio1: 54
- P-core Turbo Ratio Limit Ratio2: 53
- P-core Turbo Ratio Limit Ratio3: 53
- P-core Turbo Ratio Limit Ratio4: 52
- P-core Turbo Ratio Limit Ratio5: 52
- P-core Turbo Ratio Limit Ratio6: 52
- P-core Turbo Ratio Limit Ratio7: 52
- E-core Turbo Ratio Limit Ratio0: 40
- E-core Turbo Ratio Limit Ratio1: 40
- E-core Turbo Ratio Limit Ratio2: 40
- E-core Turbo Ratio Limit Ratio3: 40
- E-core Turbo Ratio Limit Ratio4: 40
- E-core Turbo Ratio Limit Ratio5: 40
- E-core Turbo Ratio Limit Ratio6: 40
- E-core Turbo Ratio Limit Ratio7: 40
“OverClocking Performance Menu” -> “Processor”：
-
per core ratio override: 开启
- core 0 max ratio： 54
- core 1 max ratio： 54
- core 2 max ratio： 54
- core 3 max ratio： 54
- core 4 max ratio： 54
- core 5 max ratio： 54
- core 6 max ratio： 54
- core 7 max ratio： 54
- cluster 0 max ratio: 40
- cluster 1 max ratio: 40
-
AVX2 Ratio Offset: 6
-
Avx2 voltage guardband scale factor: 6
超频
- “AC Loading”: 默认 60，修改为 50
- 功耗限制1设定：开启，功耗限制 200000 （200瓦）
- 功耗限制2设定：开启，功耗限制 200000 （200瓦）
内存超频
超频
- memory profile: 自定义
- 内存频率: 4000
- 内存电压 vddq: 1.40v
- 内存电压 vpp: 自动
- 内存参考时钟: 100
- gear mode: gear1
- 内存自定义设置
| 参数 | 4000 |
|---|---|
| NMODE | 1 |
| tCL | 19 |
| tRCD/tRP | 21 |
| tRAS | 40 |
| TRFC2 | 660 |
| tREFI | 65535 |
| TWR | 12 |
| TWTR_L | 10 |
| TWTR_S | 4 |
| TRRD_L | 8 |
| TRRD_S | 4 |
| TRTP | 6 |
| tFAW | 16 |
| tCWL | 20 |
| tCKE | 0 |
| tRFC | 660 |
| TRRD | 4 |
| TWTR | 0 |
| tRFCpb | 0 |
| TRFC4 | 660 |
| TCCD_L | 8 |
ring 超频
“高级”
“OverClocking Performance Menu” -> “ring”：
-
Ring max超频: 45
-
Ring Voltage Mode: 偏移模式
-
Ring extra turbo voltage： 0
-
vf offset mode：lagacy
-
voltage offset： 0
-
offset prefix：[+]
-
Ring Down Bin： disabled
-
Min Ring Ratio Llimit： 8
-
Max Ring Ratio Llimit： 45
核显超频设置
“高级”
“OverClocking Performance Menu” -> “GT”：
- GT Overclocking frequency： 33
- GT Voltage Mode: 偏移模式
- GT extra turbo voltage： auto
- GT voltage offset： 20
- offset prefix：[-]
性能测试
- 默认：单核5.2g，全核4.8g，小核3.7g，AC Loading 60，avx offset 1
- 小超：单核5.4g，全核5.2g，小核4.0g，AC Loading 50，avx offset 6
- 大超：单核5.5g，全核5.2g，小核4.2g，AC Loading 50，avx offset 4
cpu-z
| 单核分数 | 多核分数 | 单核频率 | 多核频率 | 小核频率 | AC Loading | CPUVID | 功耗 | |
|---|---|---|---|---|---|---|---|---|
| 默认 | 815 | 11280 | 5.2g | 4.8g | 3.7g | 60 | 1.08 | 145瓦 |
| 小超 | 860 | 12450 | 5.4g | 5.2g | 4.0g | 50 | 1.14 | 184瓦 |
| 大超 | 875 | 12383 | 5.5g | 5.2g | 4.2g | 50 | 1.14 | 184瓦 |
- 小核跑4g和4.2g，对cpuz多核分数几乎没有增益。
r23
| 分数 | 多核频率 | 小核频率 | AC Loading | CPUVID | 功耗 | |
|---|---|---|---|---|---|---|
| 默认 | 27184 | 4.8g | 3.7g | 60 | 1.055 | 175瓦 |
| 小超 | 29200 | 5.1g | 4.0g | 50 | 1.073 | 200瓦（墙） |
| 大超 | 29505 | 5.1g | 4.2g | 50 | 1.073 | 200瓦（墙） |
- 200瓦功耗墙是限制 r23 分数提升的最大瓶颈。
稳定性测试
AIDA 64 FPU
| avx offset | 多核频率 | 小核频率 | AC Loading | CPUVID | 功耗 | |
|---|---|---|---|---|---|---|
| 默认 | 1 | 4.8g | 3.7g | 60 | 1.055 | 175瓦 |
| 小超 | 6 | 4.6g | 4.0g | 50 | 1.00 | 152瓦 |
| 大超 | 4 | 4.8g | 4.2g | 50 | 1.04 | 170瓦 |
- 大超：10分钟后死机，放弃
